02/2007 : premier ordinateur dédié connecté exclusivement à la TV. Mythtv me permet d'enregistrer sur Olive et de regarder les flux multimédia sur la TV.

Caractéristiques :

• Carte mère : Via EPIA SP130000
• Processeur : Via C3 @1.30 GHz
• Ram : DDR 512 Mo PC2700
• LAN : 10/100 Mbit/s
• Distribution : Debian GNU/Linux i386

La TV est reliée à la CM via la sortie vidéo analogique reliée à la prise péritel.

Ce premier boitier, un Morex Cubid 3688 Silver, d'une taille réduite adapté à la carte mini-itx est équipé d'une alimentation de 67W. Mais la carte mère ne démarrait pas car l'alimentation n'était pas assez puissante. J'ai opté pour un Antec Minuet 300 avec une alimentation de 300W, ce qui fut, cette fois, amplement suffisant.

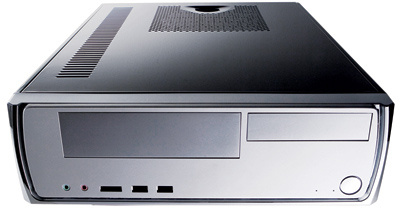

Façade Antec Minuet 300

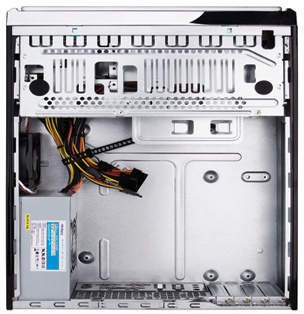

Vue du dessus Antec Minuet 300

01/2007 : pour réduire le bruit de l'ensemble, j'ai commencé par remplacer le disque dur par une carte compact flash à l'aide d'un adaptateur CF <> IDE acheté sur un site d'enchère en ligne. C'est introuvable en France.

Sur le modèle acheté, le connecteur était une femelle et comme les connecteurs d'une nappe IDE le sont également, j'ai dû fabriquer un adaptateur mâle mâle pour pouvoir les relier. J'ai coupé 40 fils de même taille puis les ai soudés ensemble et enfin croisés afin de prendre en compte l'inversion de sens du connecteur. Au final, l'ordinateur démarrait un peu plus vite qu'avec le disque mécanique et surtout, il n'y a plus de bruit de rotation du disque ou grattage, quel gain !

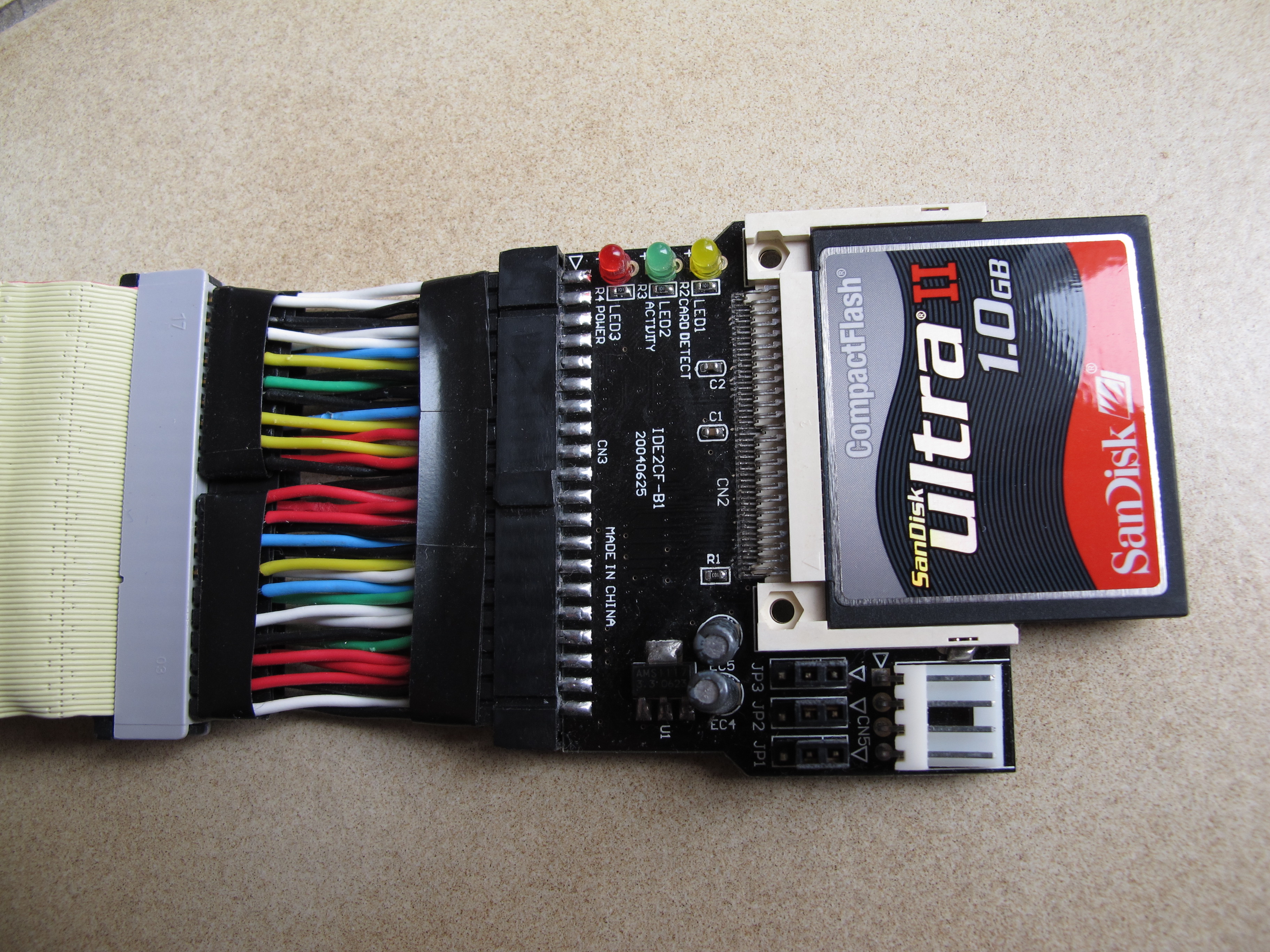

Adaptateur CF <> IDE avec les fils de connexion

06/2007 : le boitier Antec est prévu pour des CM Micro ATX, il y a donc une perte de place importante. Pour réduire le boitier en profondeur, je l'ai découpé en 2 et réassemblé. Ensuite, j'ai poncé la surface extérieur afin d'enlever la peinture noire brillante pour obtenir un aspect alu brossé.

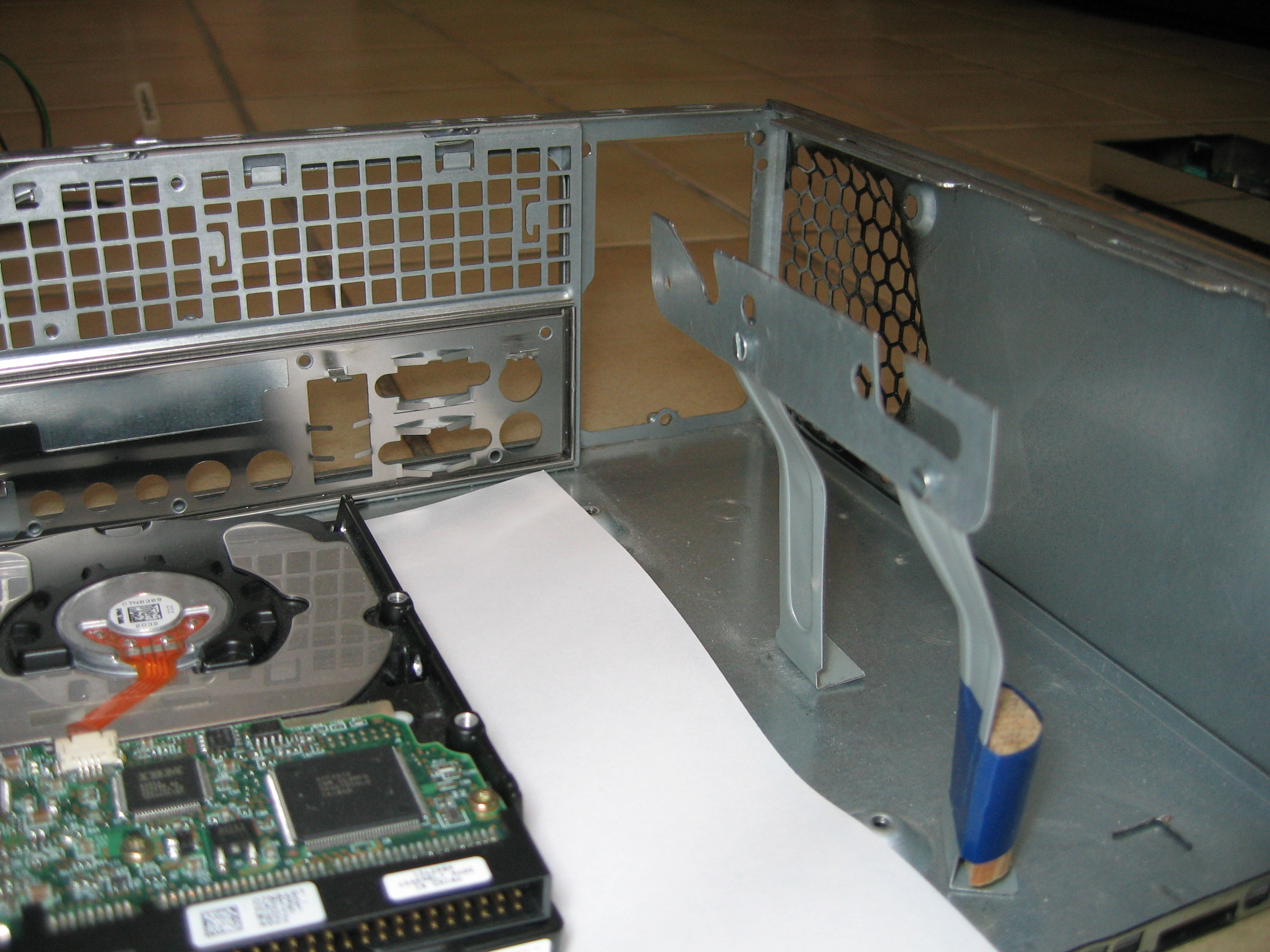

Déport du support de lecteur DVD

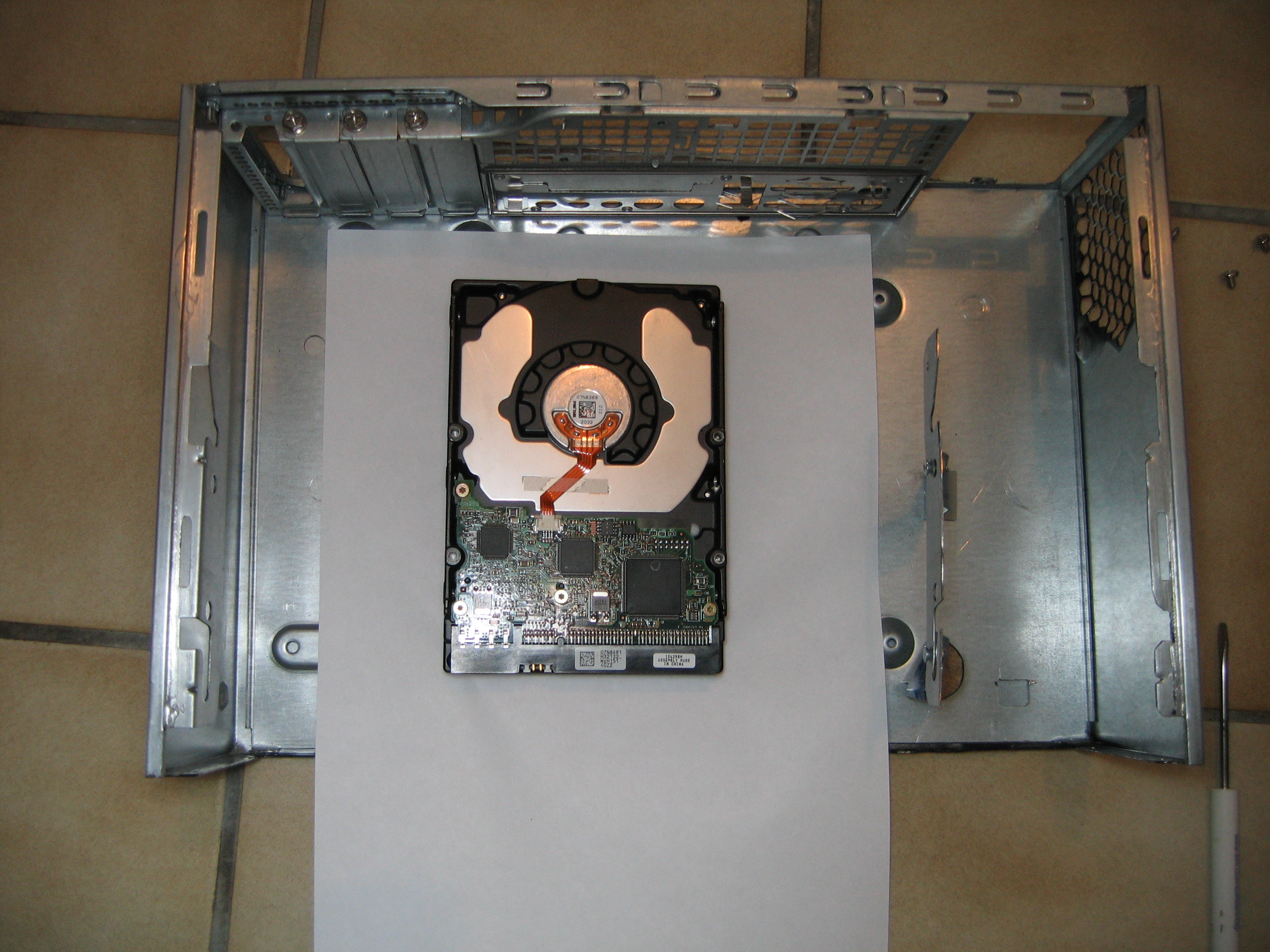

Boitier retaillé sans alimentation

J'ai fait une façade en plexiglas noir collée sur l'originale et installé un lecteur DVD slot in (très difficile à trouver) .

Comme je n'avais pas d'ampli Hi-Fi et que j'ai 2 sources audio (Mimosa + Roku), j'ai fabriqué un commutateur à l'aide d'un relais 2×3. Il est piloté par le port parallèle qui est lui même commandé via un script appelé par Lirc.

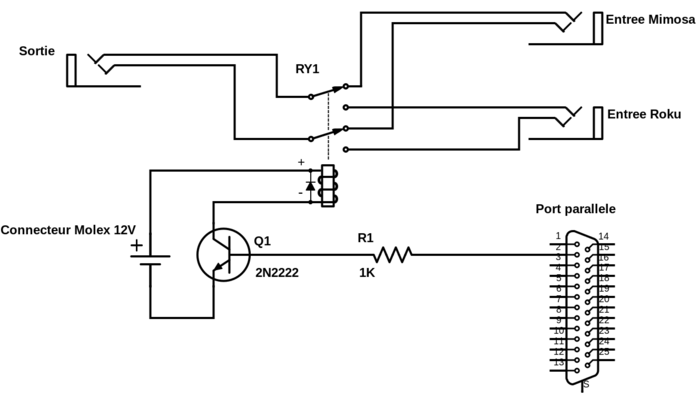

Schéma de principe

Une fois la carte mère montée dans le boitier avec la nappe IDE bien pliée vers l'adaptateur Compact Flash, il reste tout juste de la place pour passer le lecteur DVD.

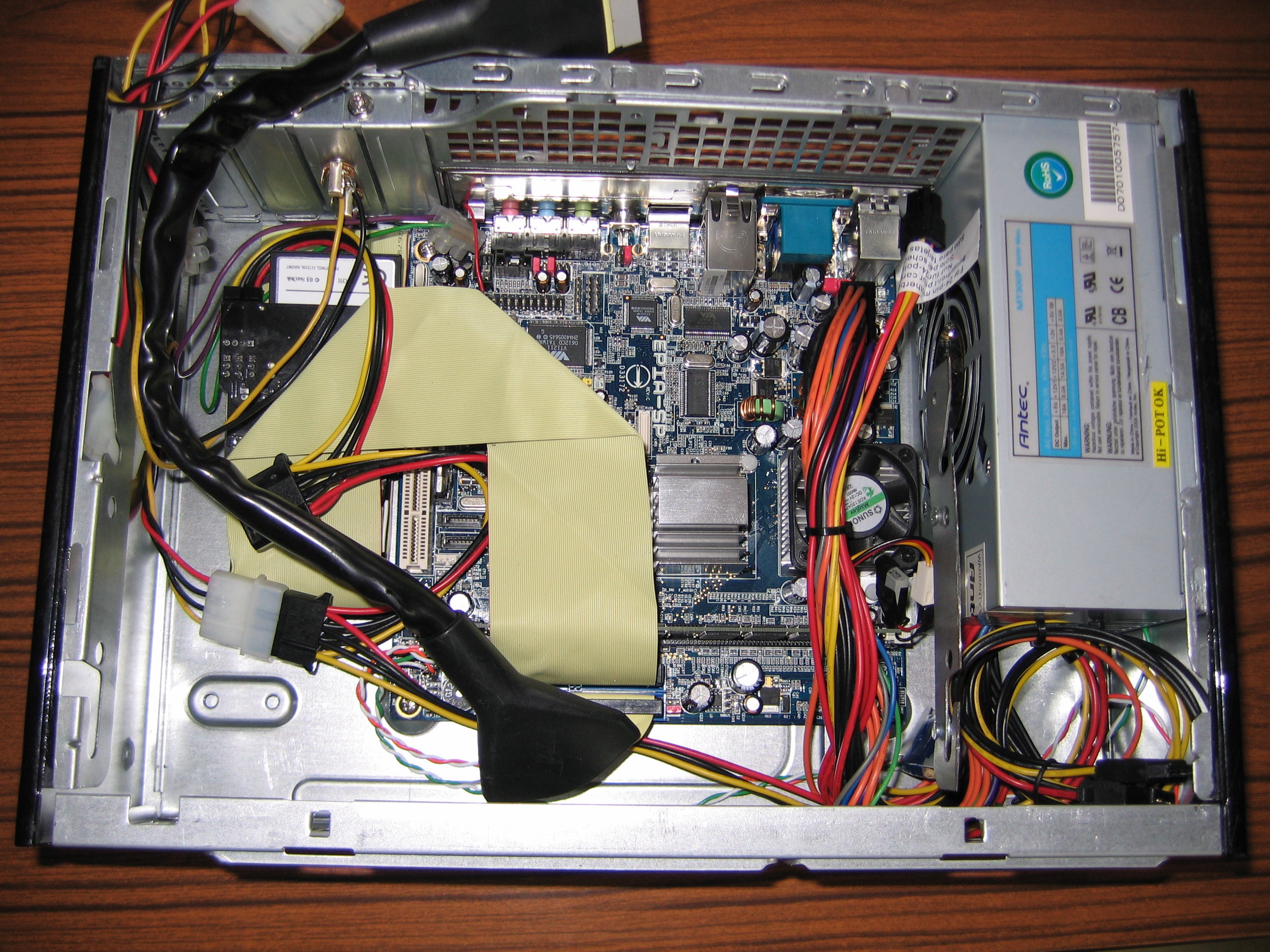

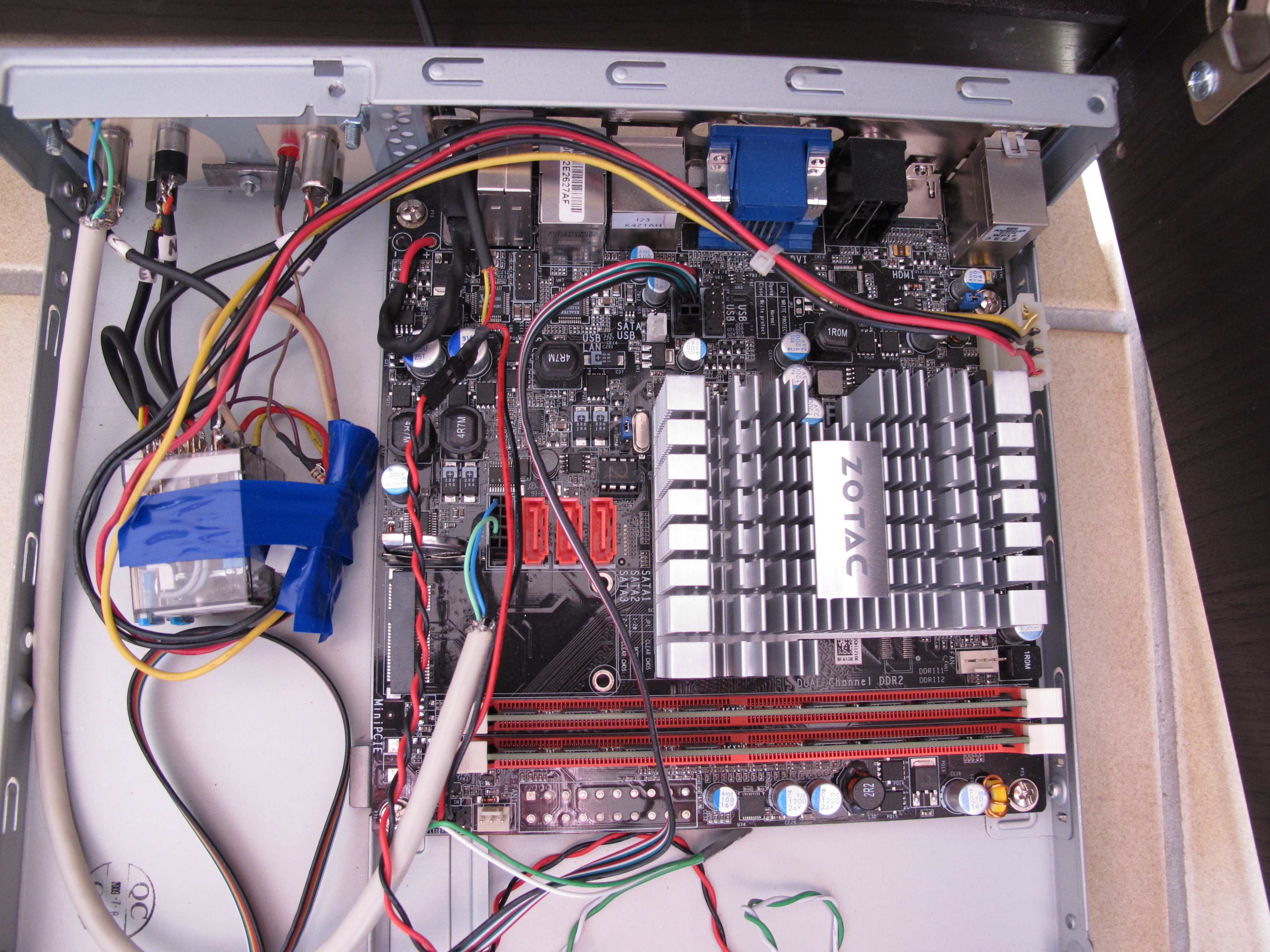

Boitier rempli, la nappe IDE est reliée à l'adaptateur CF

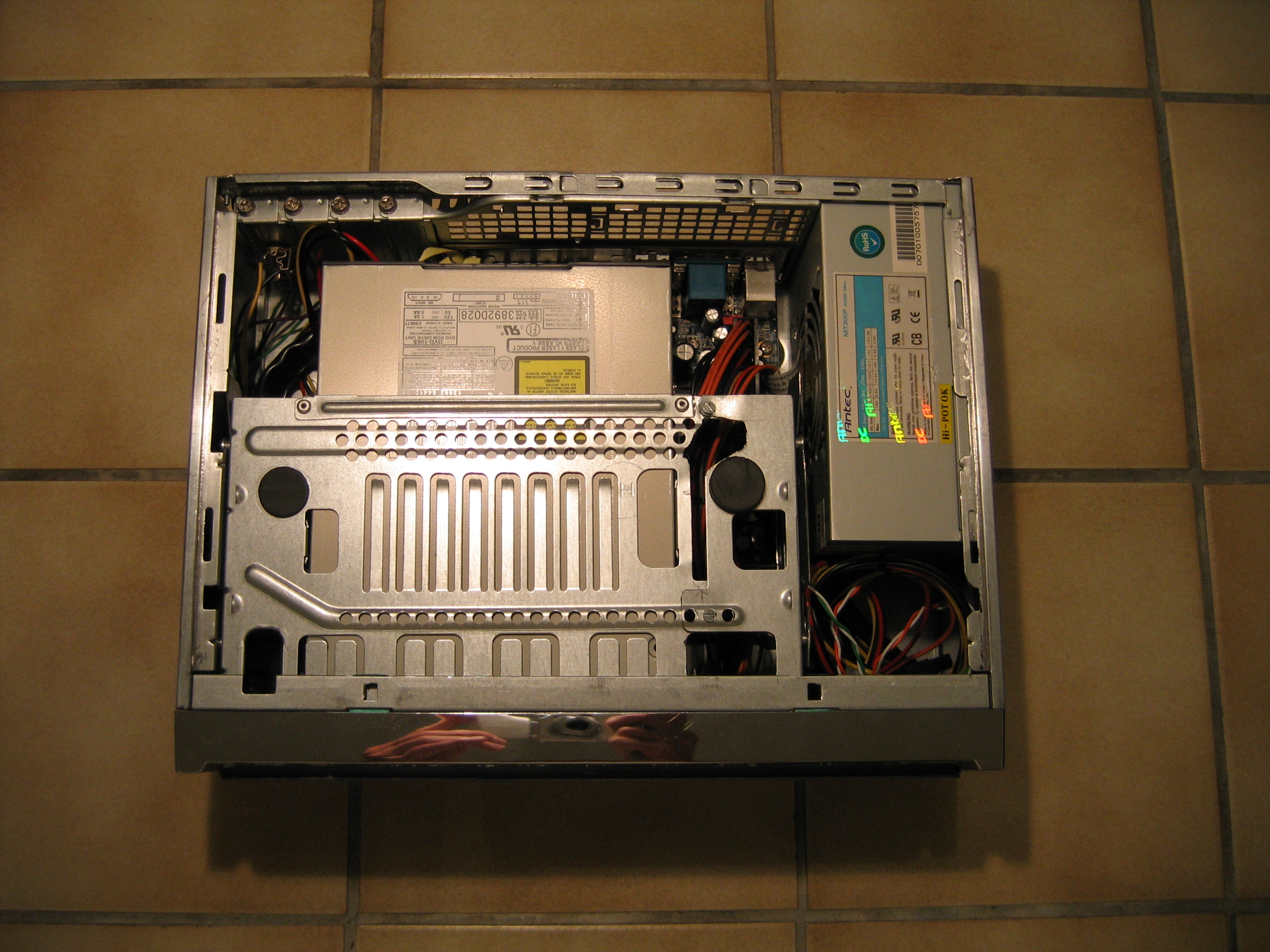

Vue avec le lecteur DVD

11/2009 : changement de la CM et du boitier pour les donner à Popeye

Nouvelles caractéristiques :

• Carte mère : Zotac ION-B
• Processeur : Intel Atom à 1.6 GHz
• Ram : 2×1 Go
• LAN : 1 Gbit/s
• Distribution : Debian GNU/Linux i386 en boot NFS

J'ai installé l'ensemble dans un boitier Compucase 8K07. La carte mère est équipé d'une alimentation externe de 120 W ayant la forme d'un bloc secteur de PC portable fanless.

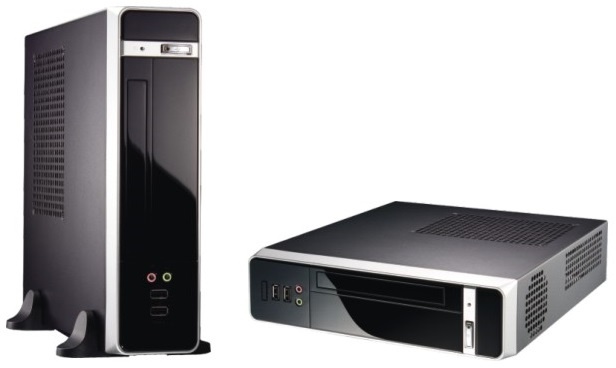

Boitier Compucase 8K07

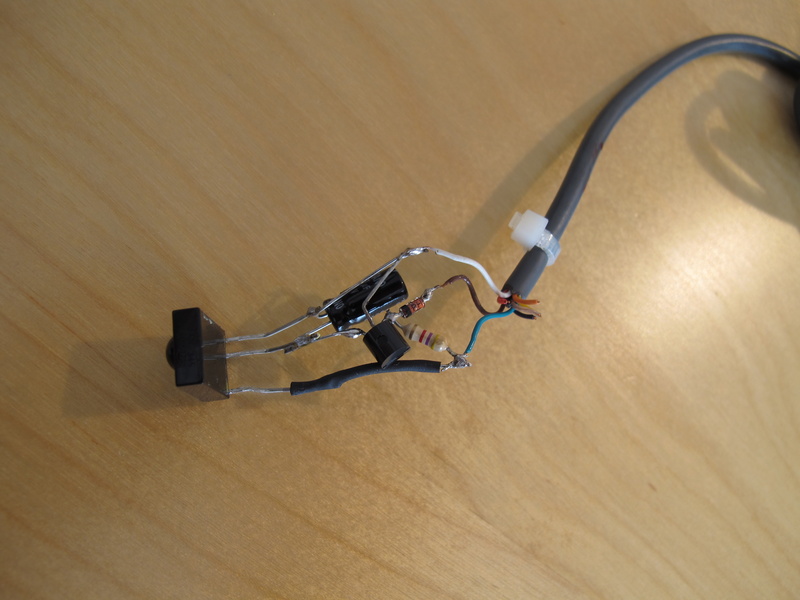

J'ai repris le récepteur infrarouge pour télécommande sur port série. Ma nouvelle CM n'a plus de port câblé sur la façade arrière, par contre, il existe toujours un header directement sur la carte mère.

J'ai fabriqué un déport de port série à brancher sur le header de la carte mère vers la façade arrière du boitier : le connecteur est constitué d'une petite nappe de câble de récupération et d'un connecteur DB-9, l'ensemble ressemble à ceci :

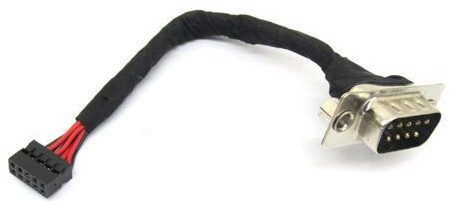

Connecteur de carte mère pour port série

Le récepteur est ensuite fixé sur l'enceinte centrale située sur le meuble de la TV afin d'être “visible” pour la télécommande.

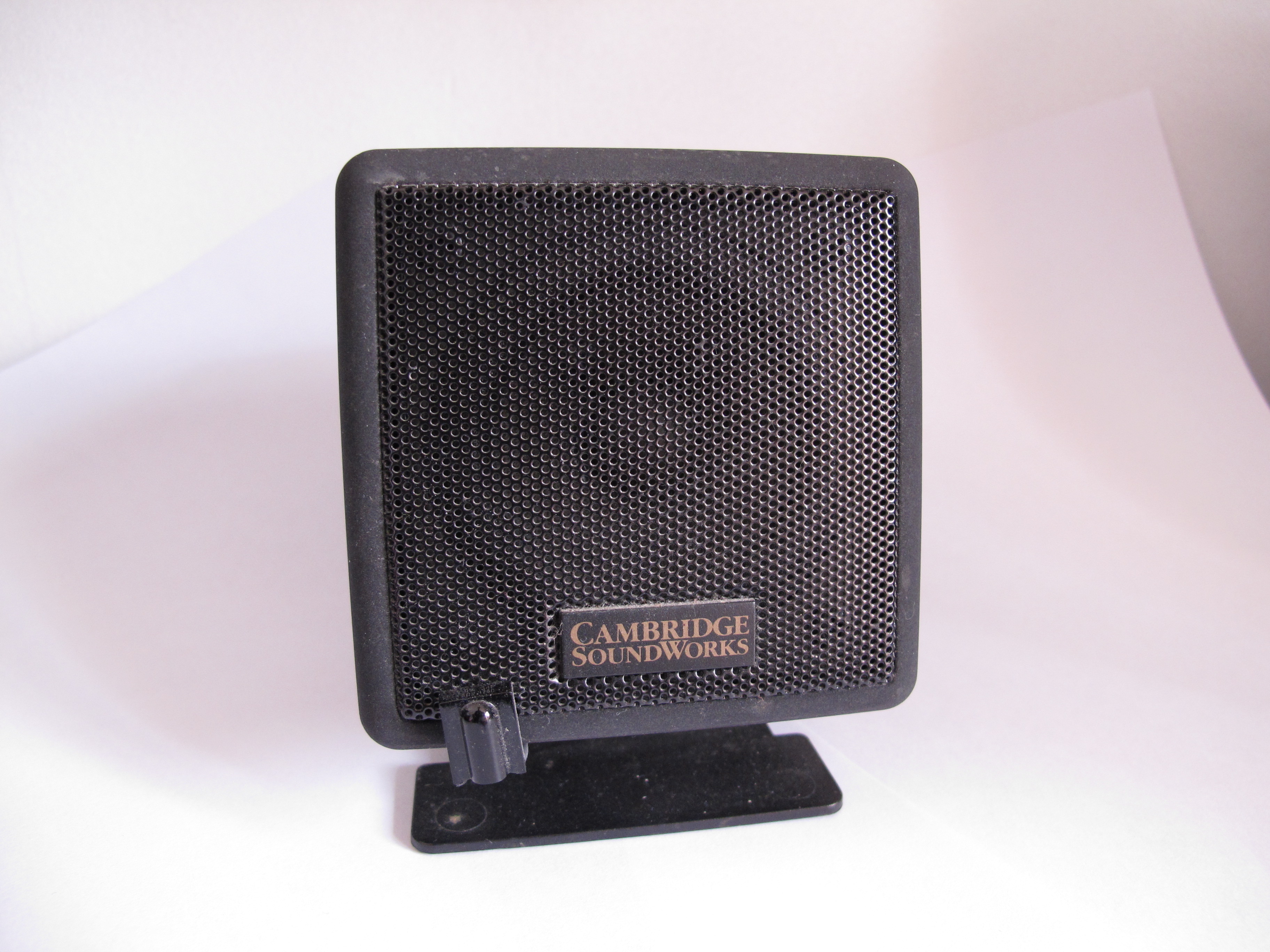

Enceinte avec récepteur IR

J'ai repris le commutateur de sortie audio et l'ai étendu afin de gérer 2×2 voies (stéréo avant et arrières). Par contre, je n'ai plus de port parallèle, il n'est donc plus possible de piloter simplement la bascule entre les sources de manière logicielle, le switch est désormais effectué avec l'alimentation de la CM.

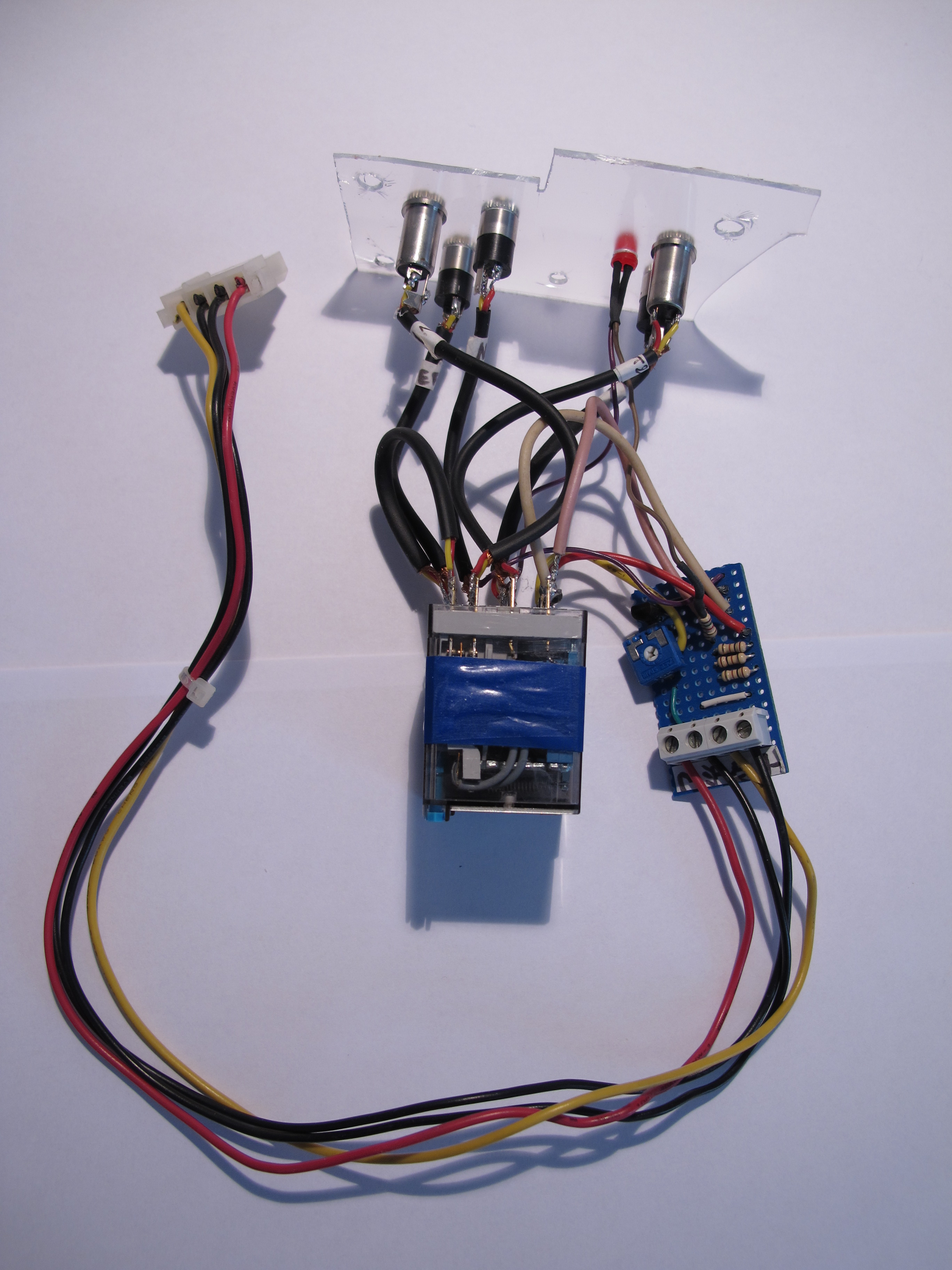

Commutateur audio

J'ai installé des connecteurs femelles 3.5 mm à l'arrière du boitier pour brancher les enceintes et le roku.

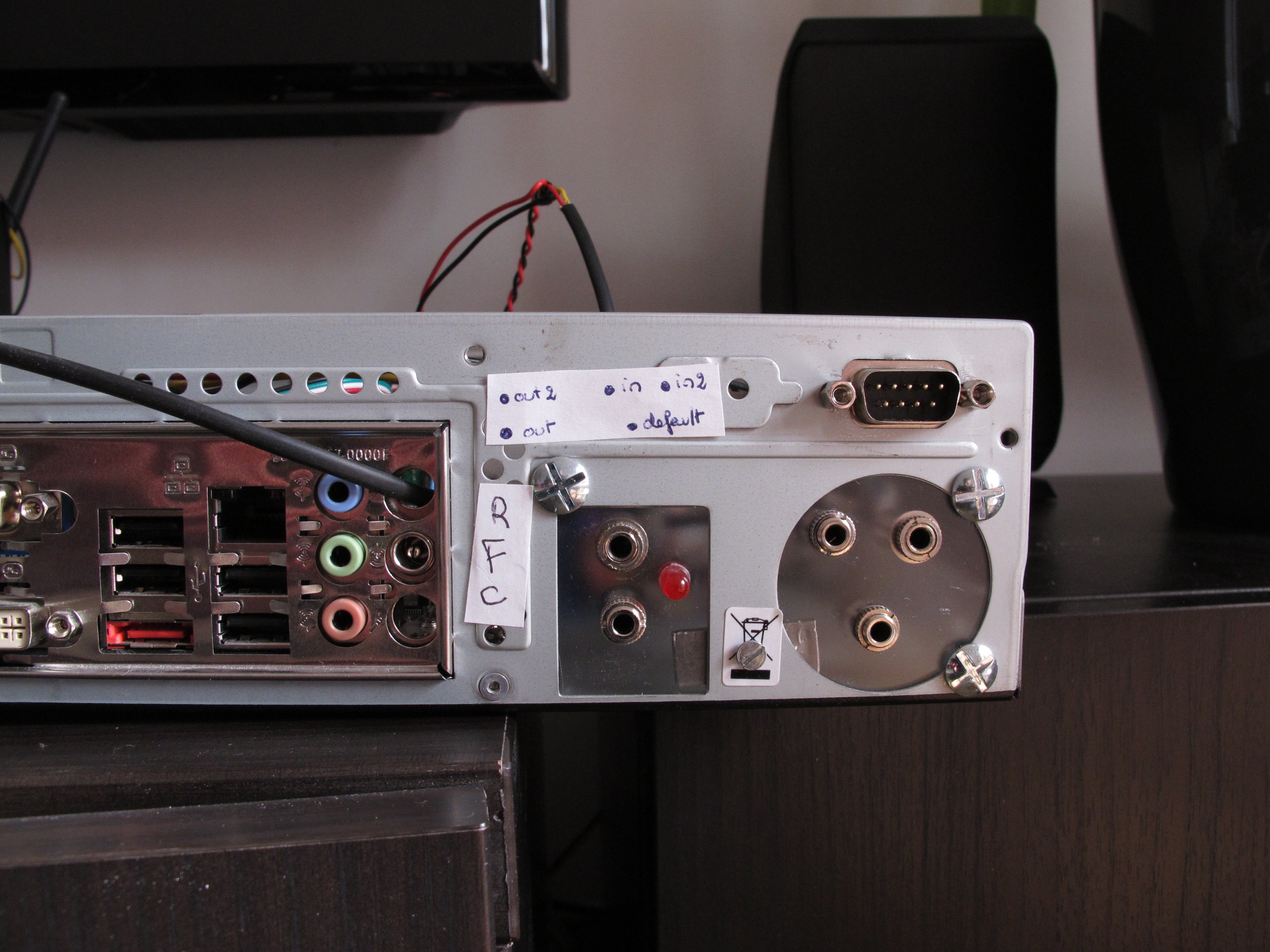

Vue arrière sur les connecteurs du commutateur audio

Cette carte mère n'ayant pas de port IDE, l'adaptateur CF ⇔ IDE ne plus utilisable. Plutôt que d'installer un disque dur mécanique qui fera forcement du bruit, j'ai mis en place un boot s'effectuant via PXE puis montant le / à partir du NFS. La machine boote en 1 min environ.

La carte graphique est compatible VDPAU et est utilisée par mythtv pour décoder les flux HD. La consommation CPU est donc de 10% lors du visionnage d'un film.

04/2017 : mon boot NFS est très pratique mais n'est pas simple pour les opérations de maintenance telles que les mises à jour importante de typeapt-get dist-upgrade. Il faut, à chaque fois revoir les scripts de démarrage pour enlever les démons inutiles, réappliquer les ajustements liés au boot réseau etc… L'objectif premier de ce type de boot était de ne pas avoir de pièce bruyante dans cette machine comme le bruit de rotation des plateaux d'un disque dur mécanique.

Les SSD sont devenus très abordable et sont parfaitement silencieux. J'ai acheté un modèle Kingston SSDNow V300 de 240 Go et reinstallé une Debian avec Mythtv en amd64.

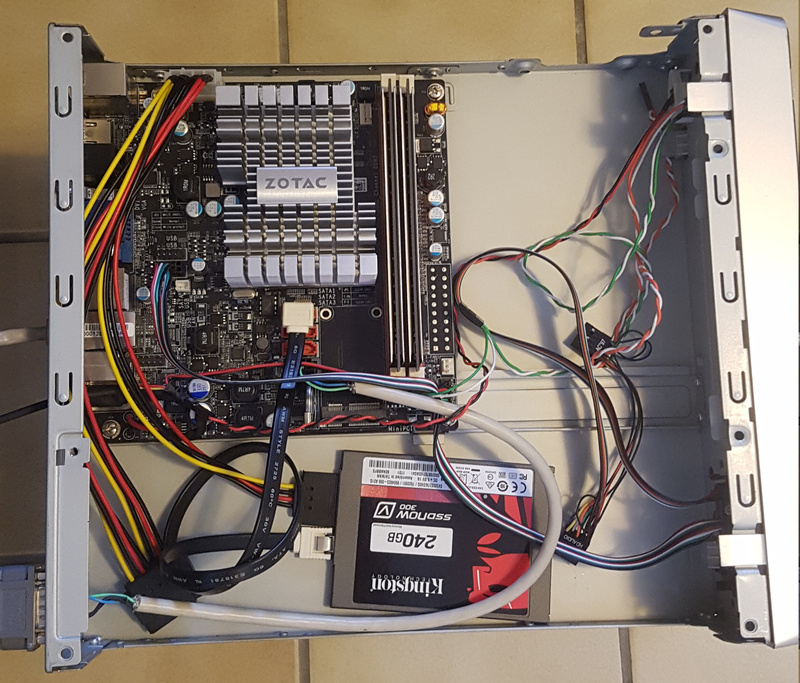

Zotac ION avec un Kingston SSDNow V300

La machine démarre beaucoup plus rapidement qu'avant et je peux désormais faire des opérations de maintenance dessus sans soucis.

09/2019 : j'ai cédé à la pression de la VOD avec Netflix notamment, j'ai acheté un NVIDIA Shield sous Android TV. Il exite fort heuresement une application pour Mythtv dessus : Mythtv leanfront. Elle permet voir les enregistrements, le guide des programmes etc… Le thème n'est pas customizable par contre.

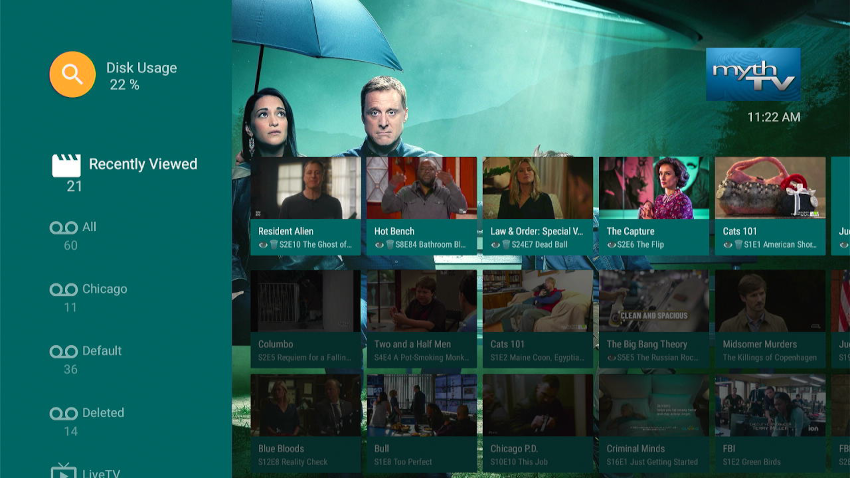

Copie d'écran de Mythtv leanfront
